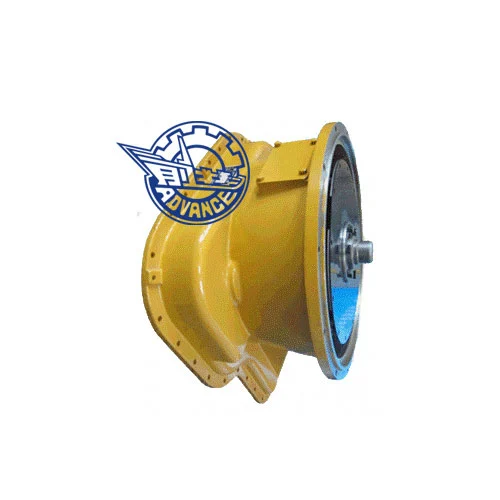

4WY335 El convertidor de par hidráulico es un convertidor hidráulico de cuatro elementos con dos turbinas, círculo circular 335, conectado directamente al motor, salida de brida. Es la parte de entrada de la transmisión ZL50.
Datos principales
Relación de par de paradas K0:4. 119
Eficiencia en el primer punto de alta eficiencia:0. 844
Eficiencia en el segundo punto de alta eficiencia:0. 793
Momento nominal en la condición de cero velocidades:151. 25 nm
Momento nominal en la primera condición de alta eficiencia:143. 6 nm
Momento nominal en la segunda condición de alta eficiencia:116. 99 nm
Presión del convertidor en la entrada:0. 4-0. 5MPA
Presión del convertidor en la salida:0. 2-0. 3B
Aplicaciones
4WY335 El convertidor de par hidráulico, junto con la transmisión ZL50, se usa ampliamente en el cargador 5T.
El convertidor de torque YJ315X es un convertidor hidráulico de tres elementos, diámetro circular circular 315, conectado directamente al motor, la salida de brida y con tres puertos de PTO.
Datos principales
| Círculo circular dié | Carcasa del volante | Eso | Hmax | Mbgo | Mbgi | Tipo de salida |
| 315 | SAE3# | 2.86 | 0.812 | 68.27 | 73.50 | Brida |
Aplicaciones
El convertidor de par yj315x se usa ampliamente en el cargador ZL30.
El convertidor de torque YJ380 es un convertidor hidráulico de tres elementos, diámetro circular de círculo 380, conectado directamente al motor, la salida de brida y con tres puertos PTO.
Datos principales
| Círculo circular dié | Carcasa del volante | Eso | Hmax | Mbgo | Mbgi | Tipo de salida |
| 380 | SAE3# | 2.27 | 0.879 | 249.0 | 188.7 | Brida |
Aplicaciones
El convertidor de torque YJ380 se usa ampliamente en la excavadora TY165.
El convertidor de torque YJ409 es un convertidor hidráulico de tres elementos, diámetro circular de círculo 409, conectado directamente al motor, la salida de brida y con tres puertos PTO.
Datos principales
| Círculo circular dié | Carcasa del volante | Eso | Hmax | Mbgo | Mbgi | Tipo de salida |
| 409 | Sae2# | 2.24 | 0.900 | 385.7 | 276.1 | Brida |
Aplicaciones
El convertidor de par YJ409 se usa ampliamente en la excavadora TY220.
YJ450 es un convertidor de torque hidráulico de turbina centripetal monofásica de una sola etapa compuesta por elementos de conversión de energía, elementos de rotación de energía, elementos de soporte fijos, componentes hidráulicos y otros accesorios.
Datos principales
Diámetro efectivo del círculo circular d = 450 mm
Coeficiente del convertidor de par bajo velocidad cero
condición:K0 = 2. 32 ± 5%
Torque nominal bajo condición de velocidad cero:MBG0 = 178 ± 5 (n. M)
Eficiencia máxima:η max = 0. 85 La relación convertidor de par de la bomba de trabajo
y la bomba de velocidad variable es:i = -1
Aplicaciones
Convertidor de par hidráulico YJ450 con DBA500 utilizado principalmente para el tránsito de riel y 50 toneladas de calificadores de minas.
El convertidor de par hidráulico YJ280 es un convertidor de par hidráulico de tres elementos con un diámetro circular de 280. Está conectado directamente al motor, tiene una salida de brida y está equipado con tres puertos de retiro de energía.
Parámetros técnicos principales
| Círculo circular dié | Carcasa del volante | Eso | Hmax | Mbgo | Mbgi | Tipo de salida |
| 280 | SAE3# | 3.12 | 0.836 | 39.0 | 38.9 | Brida |
El convertidor de par hidráulico YJ290 es un convertidor de par hidráulico de tres elementos. El diámetro de su círculo de circulación es 290. Está directamente conectado al motor, con una salida de brida y equipado con tres puertos de retiro de potencia.
Parámetros técnicos principales
| Círculo circular dié | Carcasa del volante | Eso | Hmax | Mbgo | Mbgi | Tipo de salida |
| 290 | SAE3# | 3.22 | 0.785 | 45.74 | 53.59 | Brida |
Aplicación de productos
El convertidor de par hidráulico YJ290 se usa ampliamente en los cargadores ZL16 y ZL18.
| Productos para convertidores de par | |||
| Número de serie | Modelo de producto | Diámetro del círculo de circulación | Observación |
| 1 | YJ280/290 | 280/290 | Cargador de 1.6 toneladas/1.8 toneladas |
| 2 | YJ305 | 305 | Tractor |
| 3 | YJ315X | 315 | Cargador de 3 toneladas |
| 4 | 4WY335 | 335 | Cargador de 5 toneladas |
| 5 | YJ380 | 380 | TY165 Bulldozer |
| 6 | YJ409 | 409 | Bulldozer TY220 |
